Instructies voor het vervangen van elleboogpijpje zetgroep

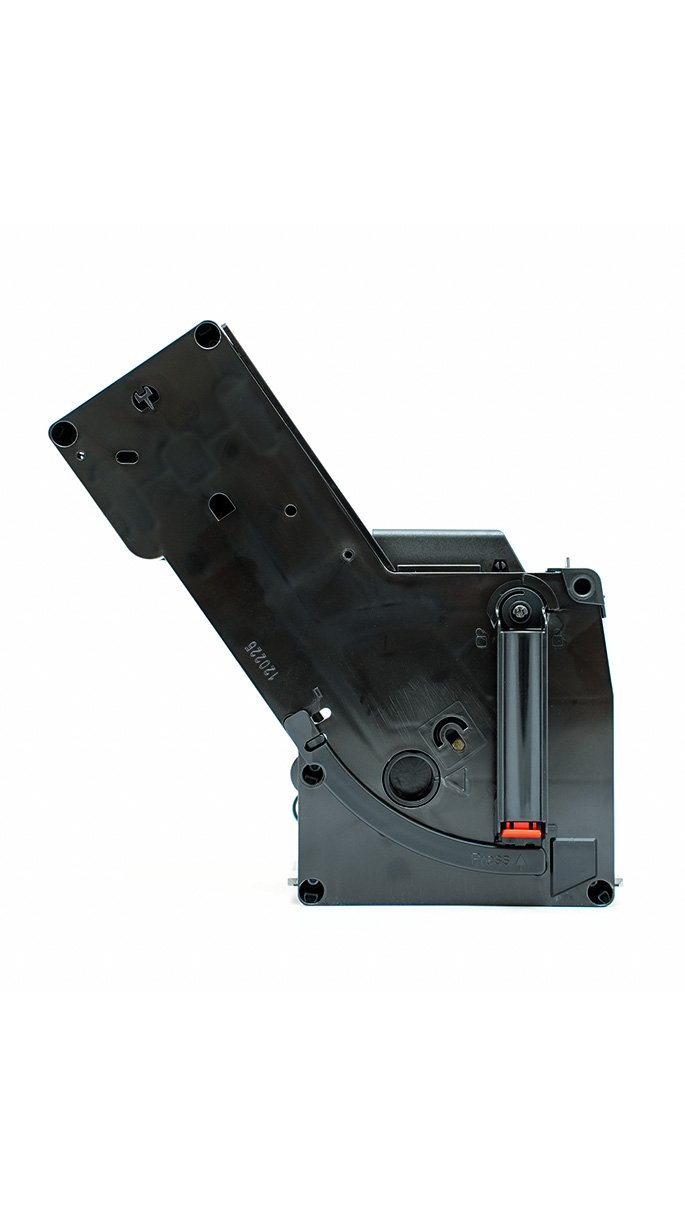

Op de afbeelding hiernaast zie je de achterkant van de zetgroep. In de startpositie zie je de rvs-schroef een beetje verstopt, rechtsonder het onderdeeltje.
Om die RVS schroef te kunnen losmaken heb je een torxsleutel nr.10 nodig.
Klap het binnenwerk naar voren.

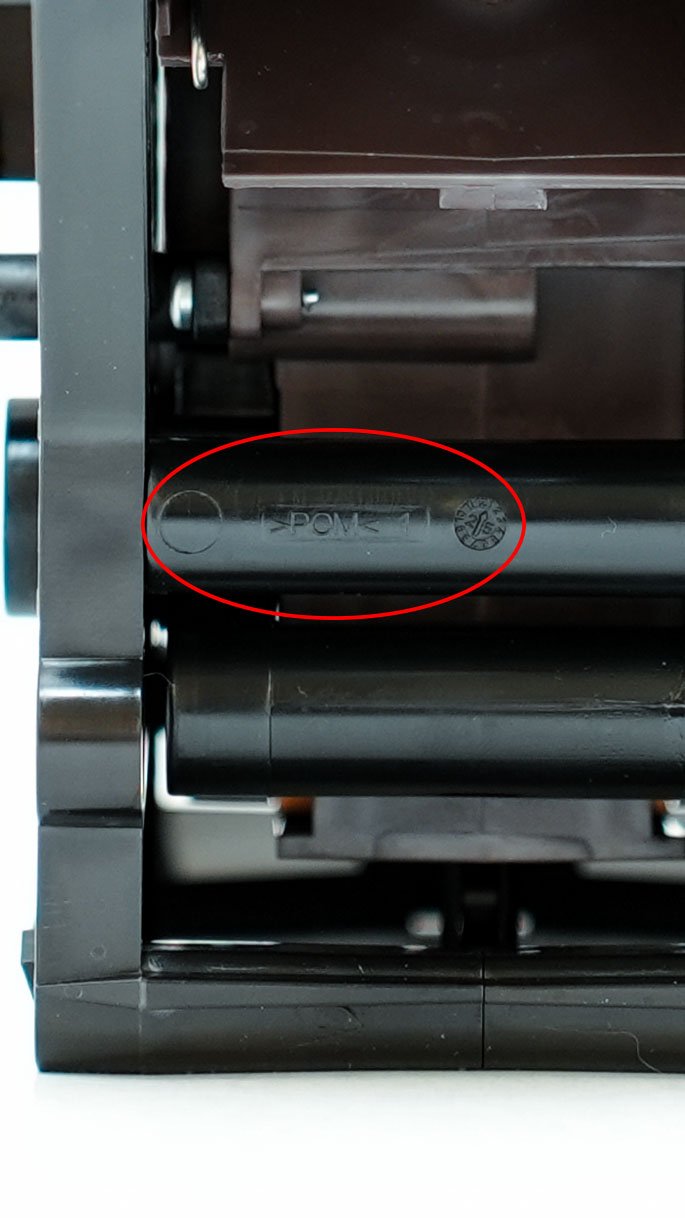

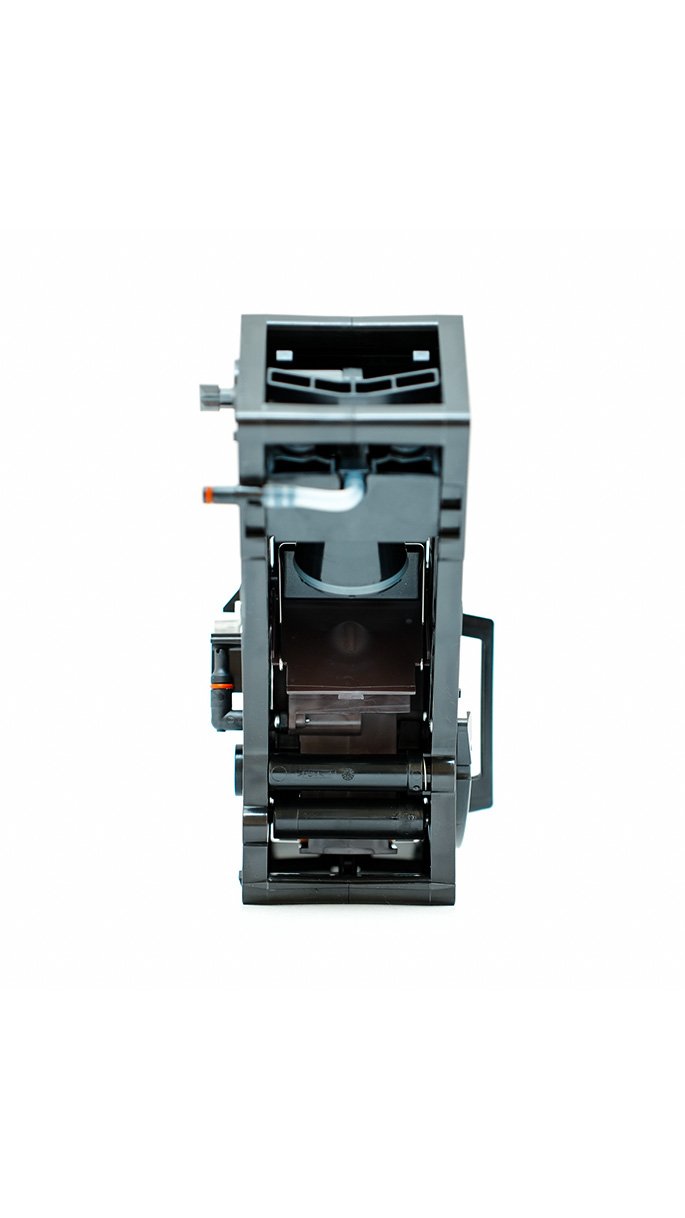

Aan zijkant van de zetgroep zie je een slangetje naar links afbuigen. Daaronder zie je een bruin plaatje met beugel en daaronder zit een cilinder met ‘POM’ erop. Die kan je een paar millimeter naar rechts schuiven.

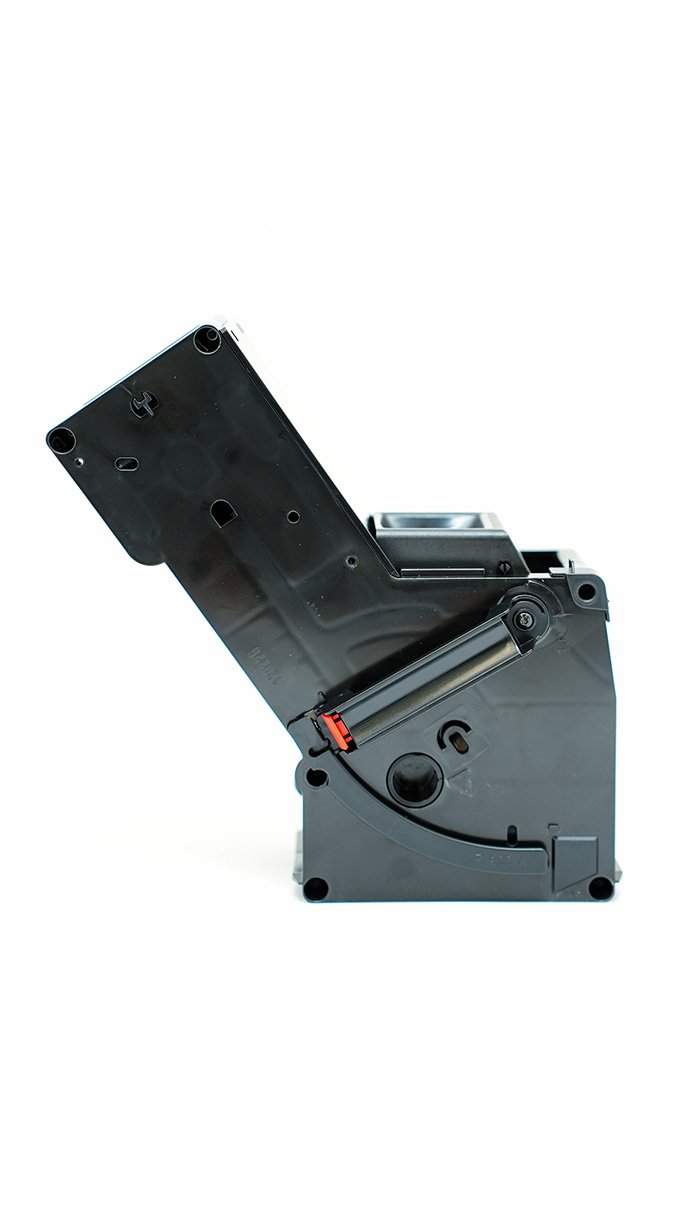

Dan ontgrendel je de hendel en kan je de hendel naar beneden draaien. Je draait het bruine kunststof deel naar voren, waardoor het elleboogje op de achterkant in een andere positie komt.

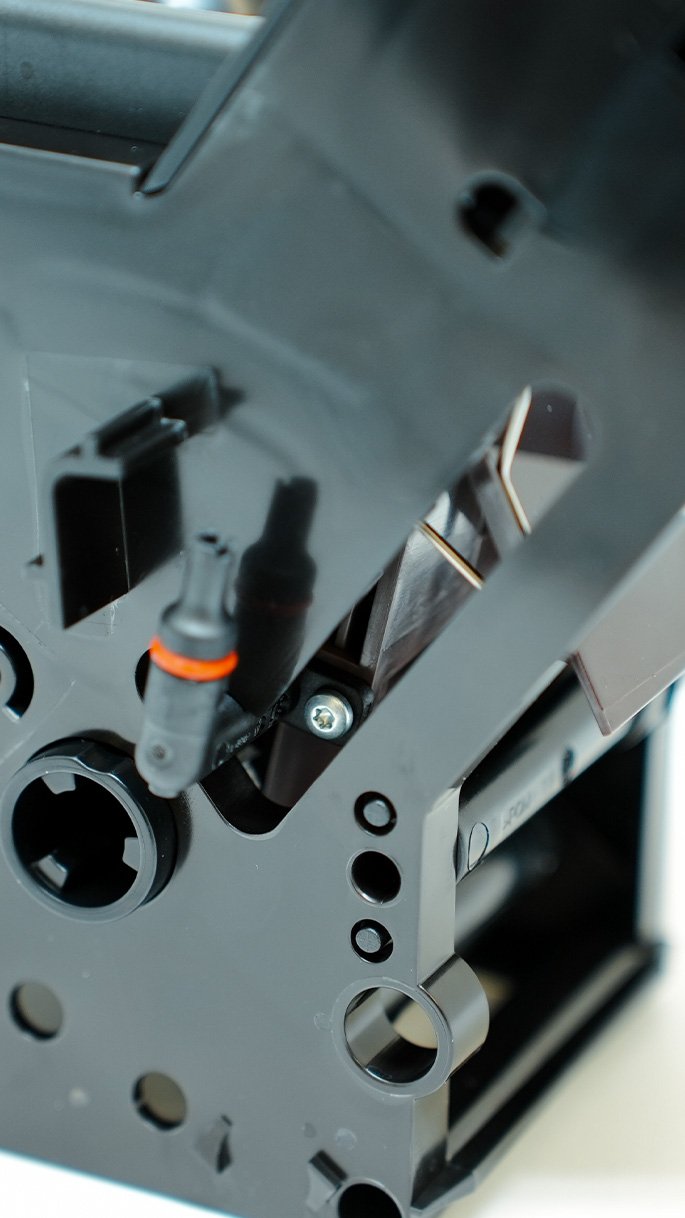

Deze draai je los en het restant van het elleboogje trek je er uit. Hier zit waarschijnlijk ook een rood ringetje omheen. Het nieuwe elleboogje heeft een ronde uitgang en een uitgang met een ‘streepje’. De kant met de ronde uitgang duw je in het ronde gat en dan kan de RVS schroef weer teruggedraaid worden. Het rode ringetje kun je overzetten.
De hendel moet eerst weer terug naar boven, voor je het opnieuw in het toestel kunt plaatsen.
